Ramię odciągowe Oskar 75 to prosty w pozycjonowaniu i obsłudze sposób lokalizacji zanieczyszczeń powietrza u źródła między innymi podczas lutowania, pracy z rozpuszczalnikami, lekkimi pyłami czy oparami. W konstrukcji tych urządzeń wszystkie elementy regulacyjne oraz mocujące zostały umieszczone na zewnątrz. Ramiona Oskar 75 nie mają żadnej części mechanicznej wewnątrz przewodu transportującego zanieczyszczenia (oprócz przepustnicy regulującej przepływ powietrza). Ramiona dostępne są w wykonaniu wiszącym lub stojącym.
Zastosowanie
- wentylacja stanowiskowa
- stanowiska spawalnicze
- laboratoria
- zakłady chemiczne
- warsztaty produkcyjne
Cechy
- niskie opory przepływu
- wysoka wytrzymałość
- niezawodna stabilność
- prosta regulacja
- prosta regulacja
- łatwe utrzymanie w ruchu

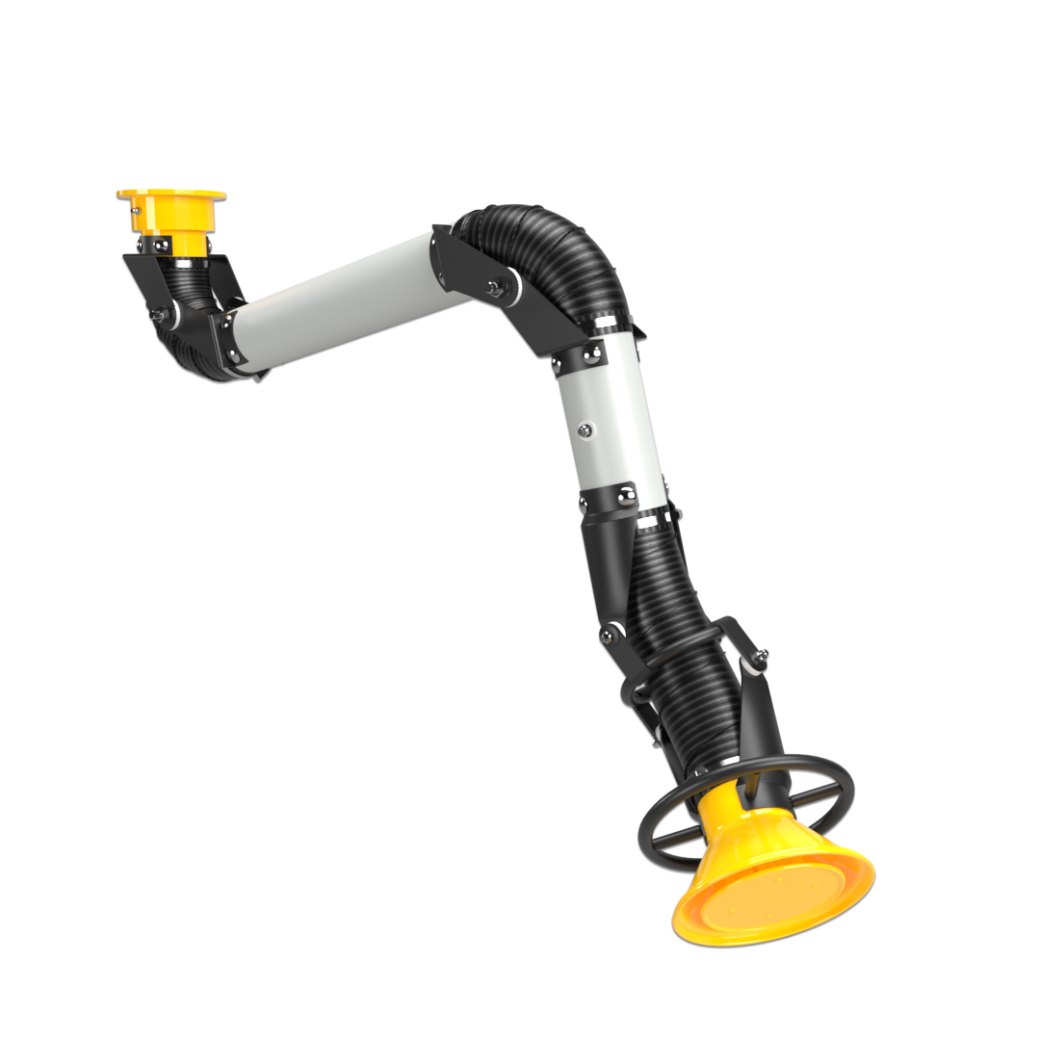

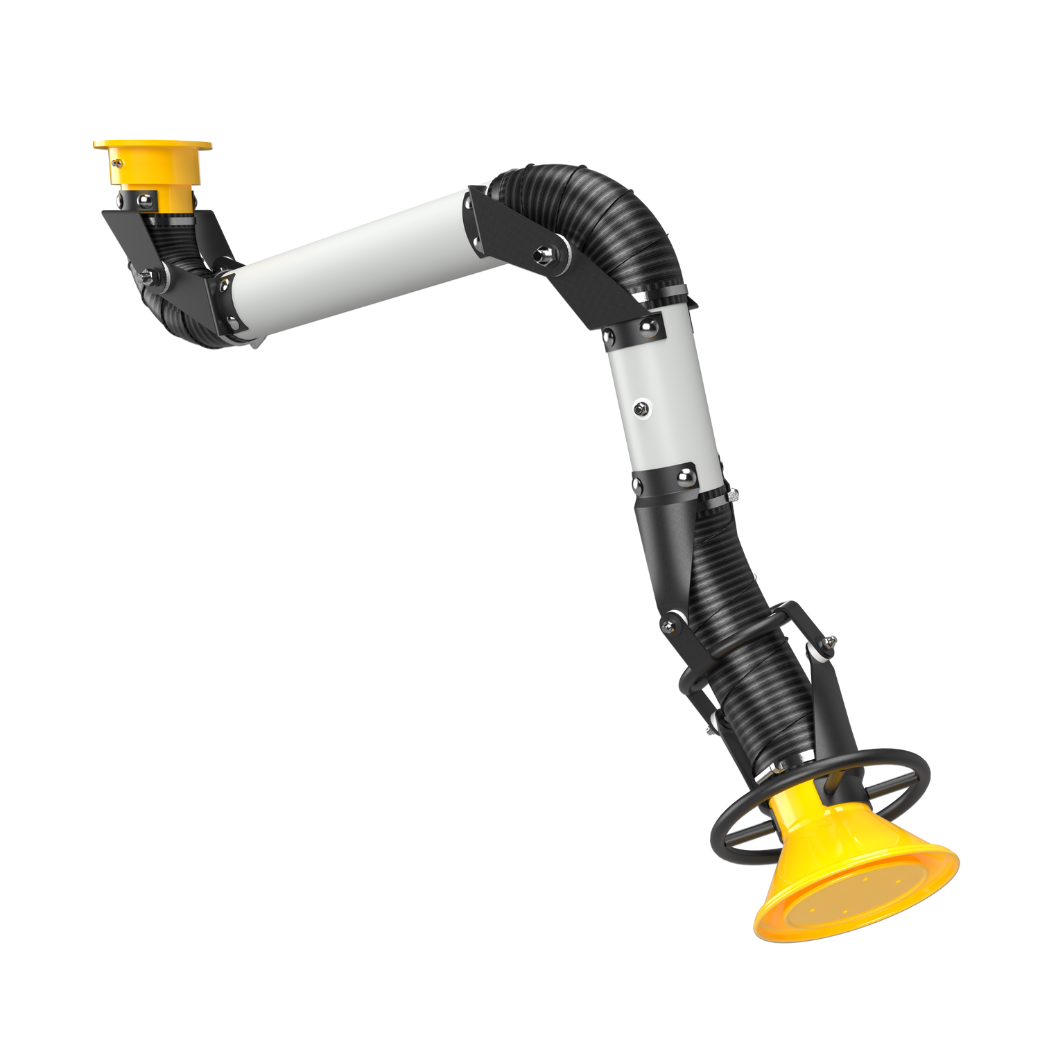

OSKAR Classic 075 – samonośne ramię odciągowe
| model wiszący | zasięg | średnica | wlot ssawki | zakres przepływu | nr rysunku |
| OC0710 | 1 m | 75 mm | 160 mm | 200 - 350 m3/h | 101498 |
| OC0715 | 1,5 m | 75 mm | 160 mm | 200 - 350 m3/h | 101491 |
| model stojący | zasięg | średnica | wlot ssawki | zakres przepływu | nr rysunku |
| OC0710P | 1 m | 75 mm | 160 mm | 200 - 350 m3/h | 101490 |
| OC0715P | 1,5 m | 75 mm | 160 mm | 200 - 350 m3/h | 101492 |
| akcesoria 075 | opis | nr rysunku | |||
| WS-075 | wspornik montażowy | 212550 | |||
| KROC-075 | króciec przyłączeniowy 075 | 222029 | |||
| IKW - Indywidualne Karty Wyrobu | |||||
| OC0710 | 101489-OC0710-IKW-PL | ||||
| OC0710P | 101490-OC0710P-IKW-PL | ||||
| OC0715 | 101491-OC0715-IKW-PL | ||||
| OC0715P | 101492-OC0715P-IKW-PL | ||||
